Если вы когда-нибудь смотрели на сварной шов и думали: «Это нормально?» - вы не одиноки. Многие начинающие сварщики, а даже и опытные, ошибаются, принимая кривой, пористый или слишком выпуклый шов за «нормальный результат». Но настоящий качественный сварной шов - это не просто соединение металла. Это чистый, ровный, прочный и предсказуемый элемент конструкции, который не сломается, не потрескается и не начнёт течь, когда на него пойдёт нагрузка. И да, его можно увидеть невооружённым глазом - если знаешь, на что смотреть.
Что значит «качественный» на самом деле?

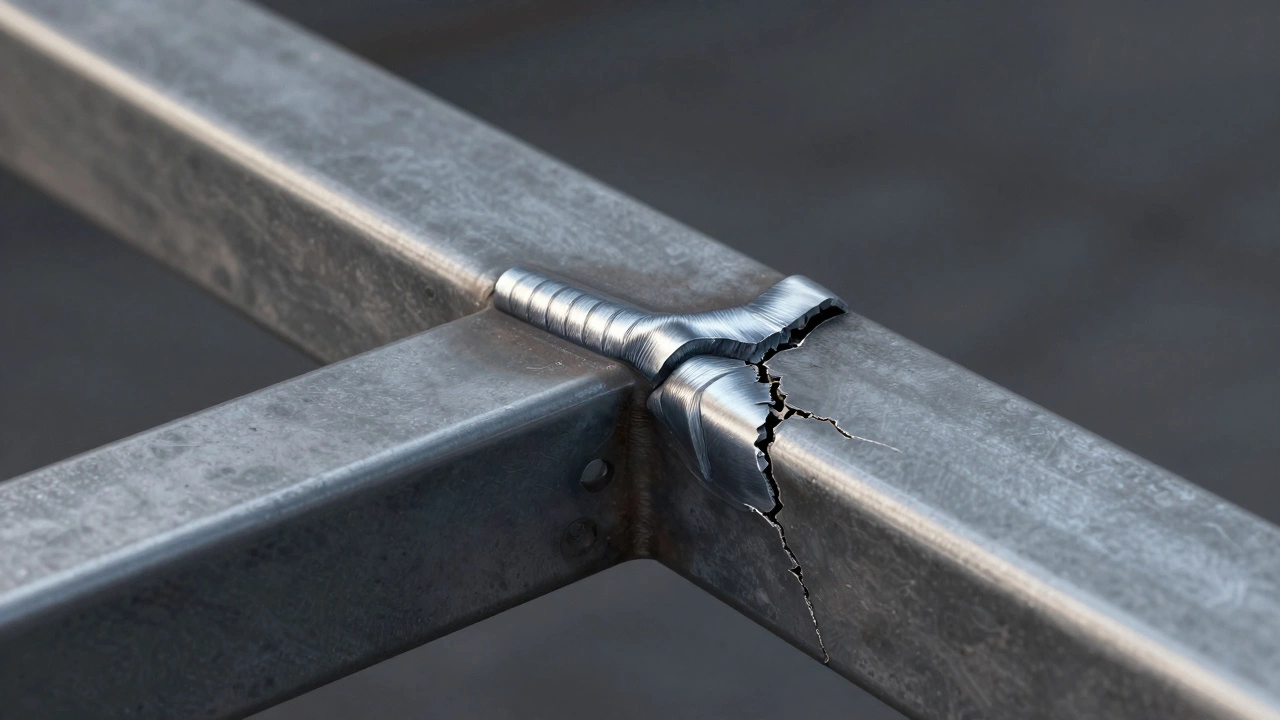

Качественный сварной шов - это не про красоту по фото в Instagram. Это про надёжность. Он должен выдерживать нагрузки, не деформироваться, не трескаться при перепадах температур и не поддаваться коррозии. В строительстве, промышленности и даже в бытовых конструкциях - от заборов до рам для гаражей - слабый шов может стать точкой отказа всей системы. Один непроваренный участок - и ваша лестница может обрушиться. Один пористый участок - и труба с водой начнёт протекать. И всё это из-за того, что кто-то решил, что «вроде бы всё срослось».
Хороший шов - это когда вы не сомневаетесь. Когда вы смотрите на него и понимаете: «Тут всё сделано по правилам». И эти правила - не мифы, а проверенные практики, которые работают десятилетиями.
Внешний вид: что должно быть видно

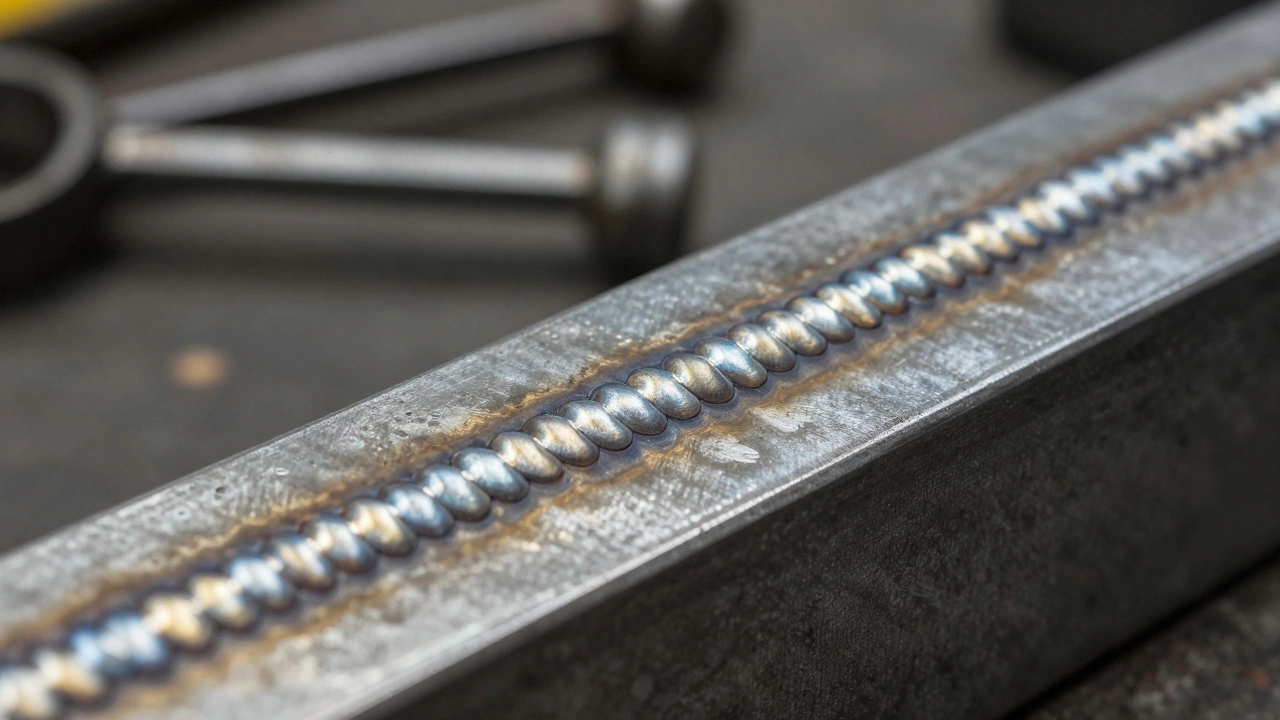

Вот что вы должны видеть, когда смотрите на качественный сварной шов:
- Ровная поверхность - без впадин, наплывов и неравномерных участков. Шов должен напоминать аккуратную волнообразную линию, а не бугристую грядку.
- Одинаковая ширина - шов не должен то сужаться, то расширяться. Если вы видите, что в одном месте он в два раза толще, чем в другом - это признак неравномерного подачи электрода или нестабильной дуги.
- Плавный переход к основному металлу. Место, где шов встречается с деталью, должно быть гладким, без резких углов или «вздутий». Если есть резкий переход - это значит, что металл не прогрелся равномерно, и соединение будет слабым.
- Однородный цвет - качественный шов имеет равномерный оттенок, как правило, светло-серый или слегка золотистый. Если вы видите синеву, чёрные пятна или обугливание - это признак перегрева. Если шов слишком светлый, почти белый - возможно, его недогрели.
- Отсутствие шлака - после сварки шлак должен легко сбиваться. Если он «прилип» к шву, не откалывается - это признак плохой техники или неправильного угла наклона электрода.
Помните: если шов выглядит как «намазанный маслом» - это плохо. Если он выглядит как «вылитый в форму» - это хорошо.
Как проверить качество без инструментов
Вы не всегда можете использовать ультразвуковой дефектоскоп или рентген. Но вы можете проверить шов простыми способами - и они работают.

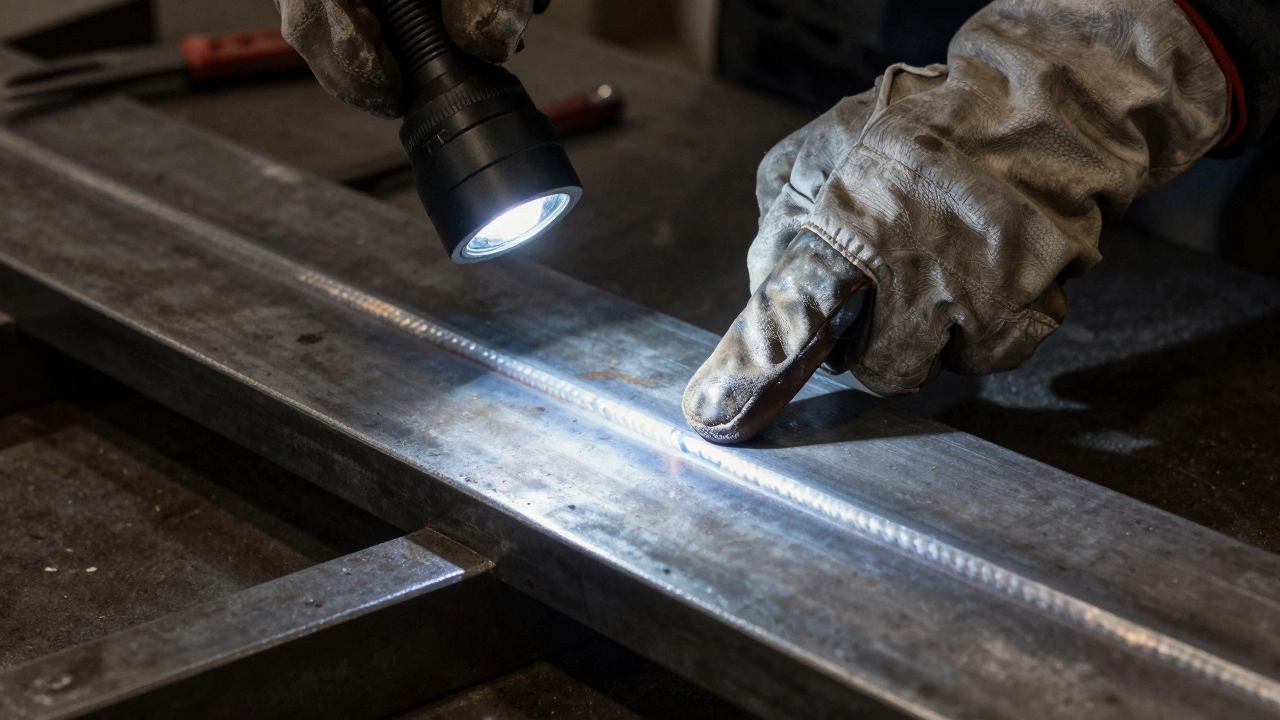

- Пощупайте - проедьте пальцем по шву. Если чувствуете шероховатость, борозды, вмятины - это нечисто. Настоящий шов должен быть гладким, как полированный металл.
- Посмотрите под углом - включите фонарик и смотрите на шов под острым углом. Это поможет увидеть мельчайшие трещины, поры и непровары, которые при прямом освещении остаются незаметными.
- Постучите - лёгким ударом молотка по шву. Звук должен быть твёрдым, металлическим. Если звук глухой - значит, внутри есть полости или непровары. Такой шов не выдержит вибрации.
- Проверьте на изгиб - если конструкция позволяет, попробуйте аккуратно изогнуть деталь. Качественный шов не треснет, не отслоится и не потянет за собой металл. Если шов лопнул - значит, он не проварился или был сделан на грязном металле.
Эти методы не заменяют профессиональный контроль, но они помогают выявить самые очевидные ошибки. И если вы их видите - лучше переделать, чем ждать, пока конструкция сломается.
Что портит шов: самые частые ошибки
Вот список того, что чаще всего превращает хороший шов в хлам:
- Неправильный ток - слишком высокий ток прожигает металл, слишком низкий - не проваривает. Для стали 3-4 мм толщиной оптимальный ток - 80-120 А. Это не догадка, это реальные цифры, которые проверялись на практике.
- Грязный металл - ржавчина, краска, масляные пятна, окалина - всё это мешает сварке. Шов может выглядеть нормально, но внутри будет пористый, как губка. Перед сваркой зачищайте металл минимум на 2-3 см от шва.
- Слишком быстрая скорость - если вы «прогоняете» электрод, как будто спешите, шов не успевает провариться. Получается тонкий, слабый, легко ломающийся шов. Лучше медленно, чем быстро.
- Неправильный угол электрода - если держите его под углом 90 градусов, шов будет узким и непрочным. Оптимальный угол - 45-60 градусов. Так шлак отталкивается назад, а металл равномерно заполняет шов.
- Плохой электрод - дешёвые, старые или влажные электроды - главная причина пористости. Храните их в сухом месте. Перед использованием подсушите - даже если на упаковке написано «не требует сушки».
Один из этих факторов - и шов уже не надёжный. Даже если он выглядит «нормально».
Как сделать идеальный шов: простые правила
Если вы хотите делать швы, на которые можно положиться - запомните эти пять правил:
- Готовьте металл как перед свадьбой - зачистите, обезжирьте, высушите. Никаких компромиссов.
- Выбирайте ток под толщину - 1 мм стали ≈ 30-35 А. Это правило работает для ручной дуговой сварки. Для тонких деталей - меньше тока. Для толстых - больше.
- Двигайтесь медленно, но ровно - не спешите. Каждый сантиметр шва должен быть продуман. Лучше 10 см за 5 минут, чем 20 см за 1 минуту.
- Следите за дугой - она должна быть короткой, стабильной, как пламя свечи. Если дуга «прыгает» - значит, вы держите электрод слишком далеко или ток не подобран.
- Проверяйте после каждого шва - не ждите, пока вся конструкция соберётся. Проверяйте сразу: визуально, на ощупь, на звук. Исправить один шов проще, чем переделывать всю конструкцию.
Почему важно не «вроде бы», а «точно»
В Казани, где зимы суровые, а температуры падают до -30°C, сварные конструкции - заборы, лестницы, каркасы - работают на пределе. Шов, который выглядит «нормально» в теплом гараже, может треснуть в январе. Здесь нет места «вроде бы». Есть только «да» или «нет».
Качественный сварной шов - это не про то, чтобы «сделал и забыл». Это про то, чтобы знать, что через 5 лет, 10 лет, 20 лет - ваша работа всё ещё держится. Без скрипа, без трещин, без замен.
Не ищите «идеального» шва - ищите надёжный. Он не всегда красивый. Но он всегда работает.
Как отличить качественный шов от плохого по цвету?
Качественный шов имеет равномерный оттенок - светло-серый или слегка золотистый. Если шов синий, чёрный или слишком белый - это признак перегрева или недогрева. Синий цвет говорит о том, что металл перегрет и потерял прочность. Белый - что шов не проварился, металл не сросся. Правильный цвет - как у чистого, не окисленного металла.
Можно ли сваривать на ржавом металле?
Нет, нельзя. Ржавчина, окалина и грязь мешают провару. Даже если шов выглядит целым, внутри будут поры и непровары. Это как клеить обои на пыльную стену - они держатся, но отваливаются через пару месяцев. Перед сваркой зачищайте металл минимум на 2-3 см от шва, используя металлическую щётку или абразивный диск.
Почему шов трескается после охлаждения?
Трещины появляются из-за внутренних напряжений. Это происходит, если металл нагрет слишком сильно, а потом быстро охлаждается. Особенно часто это бывает при сварке высокопрочной стали или толстых деталей. Чтобы избежать - используйте предварительный подогрев (100-150°C) и медленное охлаждение. Можно накрыть шов асбестовой тканью или оставить на ночь в тёплом помещении.
Какой ток нужен для сварки трубы 3 мм толщиной?
Для трубы толщиной 3 мм при использовании электрода 2,5 мм подойдёт ток 70-90 А. Если ток ниже - шов будет слабым, выше - металл прожигается. Лучше начать с 80 А и подбирать по результату: если шов не проваривается - увеличьте на 5 А, если металл «сгорает» - уменьшите. Это проверено на практике в сварочных мастерских Казани.
Можно ли проверить шов на прочность без инструментов?
Да, можно. Попробуйте аккуратно изогнуть деталь - качественный шов не треснет. Постучите молотком - звук должен быть чистым, металлическим. Если звук глухой - внутри есть полости. Пощупайте пальцем - поверхность должна быть ровной, без бугров и впадин. Эти методы не заменяют лабораторные испытания, но помогают выявить явные дефекты до того, как конструкция будет в эксплуатации.
